Motor Monofasico 1.5 Cv 4 Polos 110/220 Ip21 1oxn56j4 60 B3v F E3253 Uso Exclusivo Betoneira Mercosul

MOTOR MONOFASICO 1.5 CV 4 POLOS 110/220 IP21 1OXN56J4 60 B3V F E3253 USO EXCLUSIVO BETONEIRA MERCOSUL

PARA QUE SERVE

O Motor Monofásico Mercosul foi desenvolvido para uso exclusivo em betoneiras com carga variável, conforme indicação expressa na placa de identificação. Antes da substituição ou instalação, é importante verificar a compatibilidade elétrica e mecânica com o equipamento.

PRINCIPAIS CARACTERÍSTICAS

• Motor de indução monofásico.

• Potência de 1,5 CV, equivalente a aproximadamente 1,1 kW.

• Rotação nominal de 1700 rpm.

• Funcionamento em diferentes tensões, conforme o esquema de ligação indicado na placa.

• Capacitor de partida e capacitor permanente.

• Grau de proteção IP21.

• Classe de isolação F.

• Uso exclusivo em betoneiras com carga variável.

ESPECIFICAÇÕES TÉCNICAS

Marca: Mercosul.

Tipo: Motor de indução monofásico.

Potência: 1,1 kW, equivalente a 1,5 CV.

Rotação nominal: 1700 rpm.

Modelo indicado na placa: 10XJ56.

Código indicado na placa: LNE3253.

Tensões nominais: 110 V, 127 V, 220 V e 254 V.

Correntes indicadas na placa

110 V: 16,3 A.

127 V: 17,0 A.

220 V: 14,8 A.

254 V: 8,50 A.

Frequência: 60 Hz.

Fator de serviço: 1,0.

Regime: S6.

Fator de potência: 0,88.

Rendimento: 70,0 por cento.

Relação de corrente de partida por corrente nominal: 4,6.

Capacitor de partida: 400 a 480 microfarads, 110 VAC.

Capacitor permanente: 60 microfarads, 250 VAC.

Classe de isolação: F.

Temperatura ambiente indicada: 40 graus Celsius.

Grau de proteção: IP21.

APLICAÇÃO E INSTALAÇÃO

Este motor é indicado exclusivamente para betoneiras com carga variável. A ligação elétrica deve seguir o esquema apresentado na placa de identificação, respeitando a tensão da rede e as conexões correspondentes.

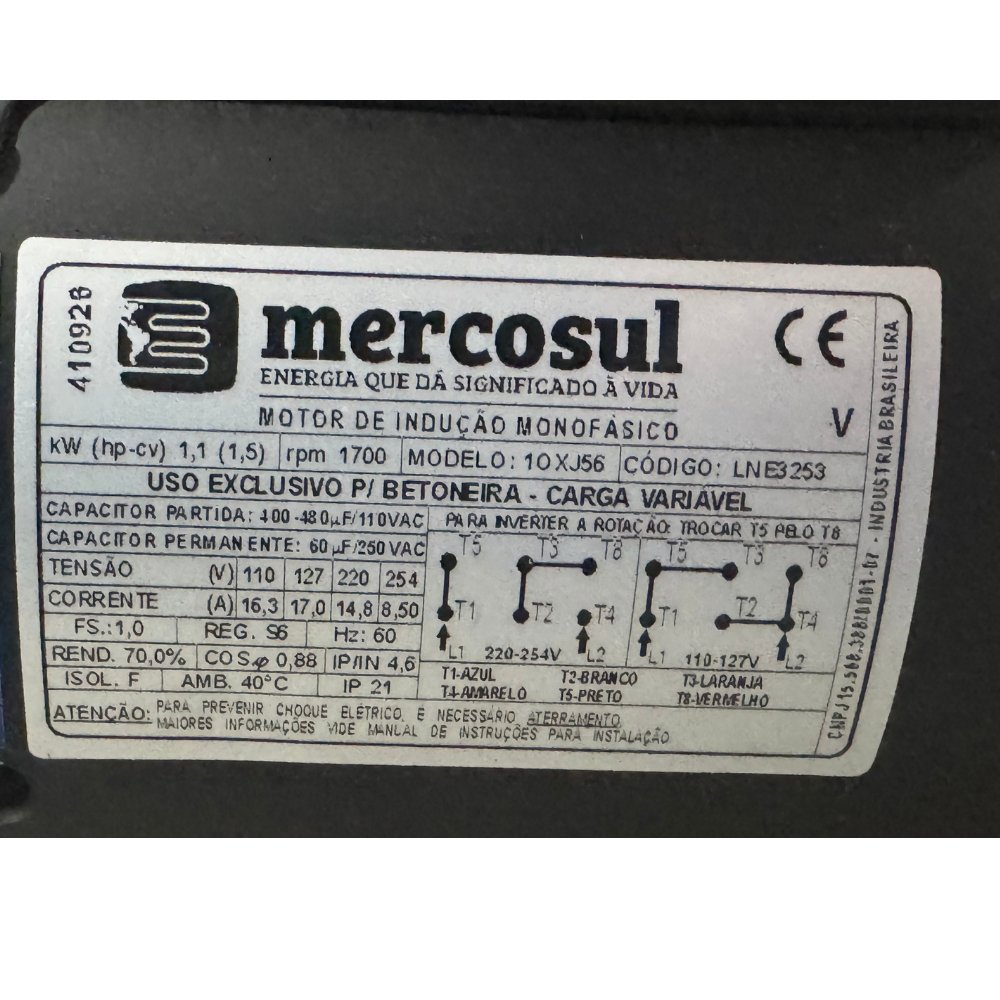

A placa também apresenta identificações de cores dos terminais para auxiliar na ligação elétrica. Recomenda-se que a instalação seja realizada por profissional qualificado.

PERGUNTAS FREQUENTES

Qual é a potência do motor?

A potência indicada na placa é de 1,1 kW, equivalente a 1,5 CV.

Qual é a rotação nominal?

A rotação nominal indicada é de 1700 rpm.

Quais tensões são indicadas para este motor?

A placa apresenta as tensões de 110 V, 127 V, 220 V e 254 V, com esquemas de ligação específicos.

Este motor pode ser utilizado em outras máquinas?

A placa informa uso exclusivo em betoneiras com carga variável. Não se deve presumir compatibilidade com outros equipamentos sem confirmação do fabricante.

Qual é o grau de proteção e a classe de isolação?

O motor possui grau de proteção IP21 e classe de isolação F.
