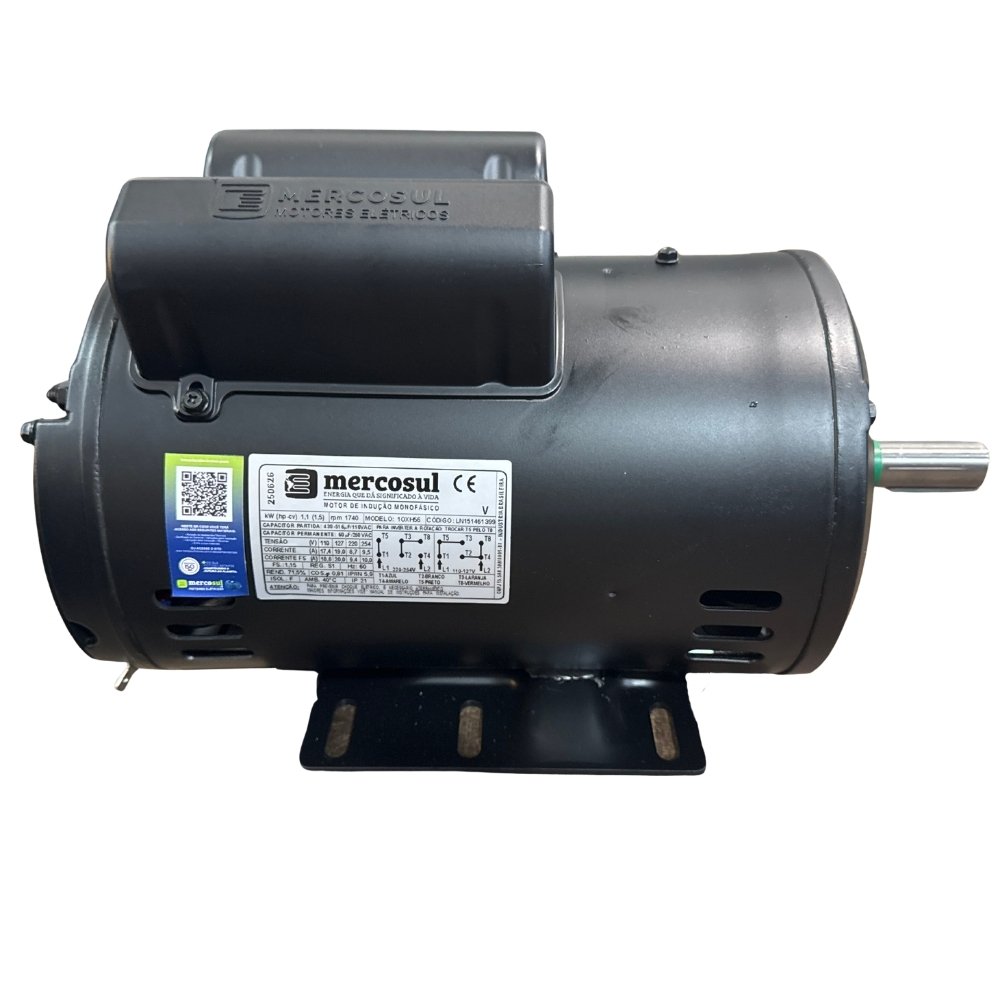

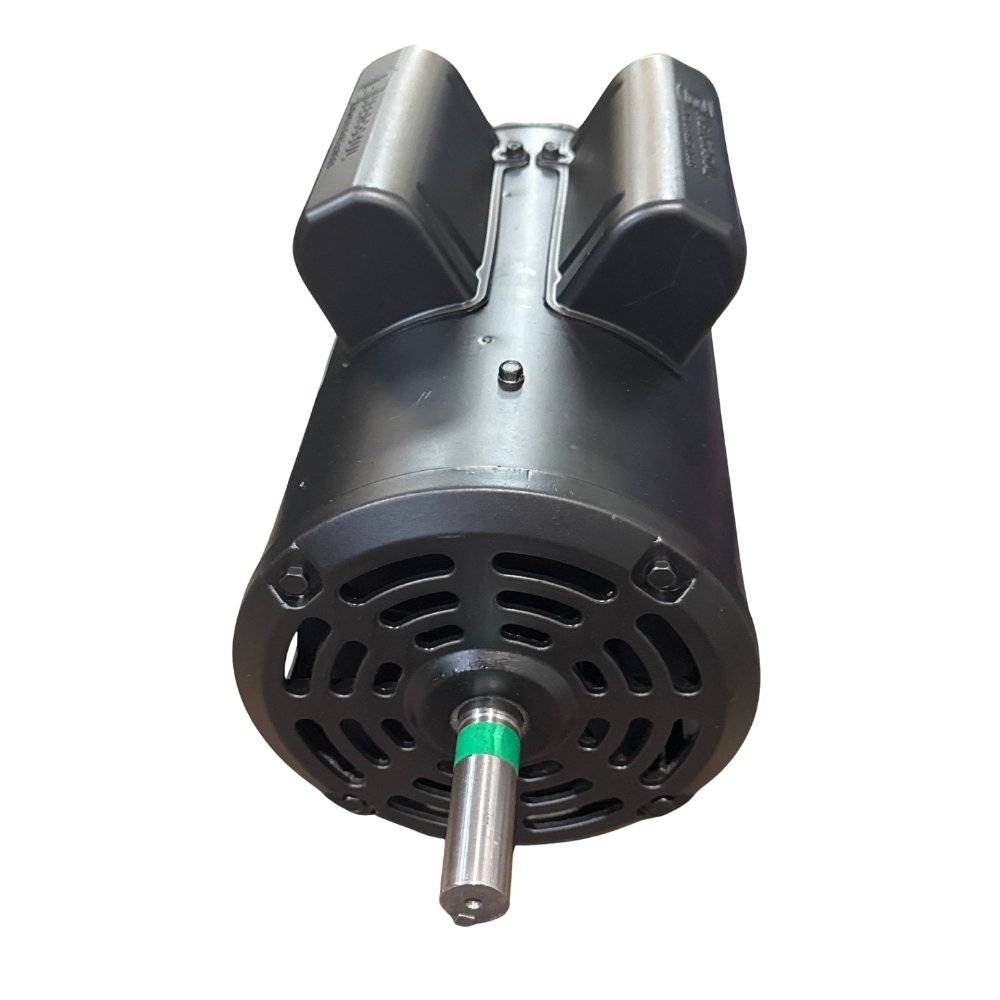

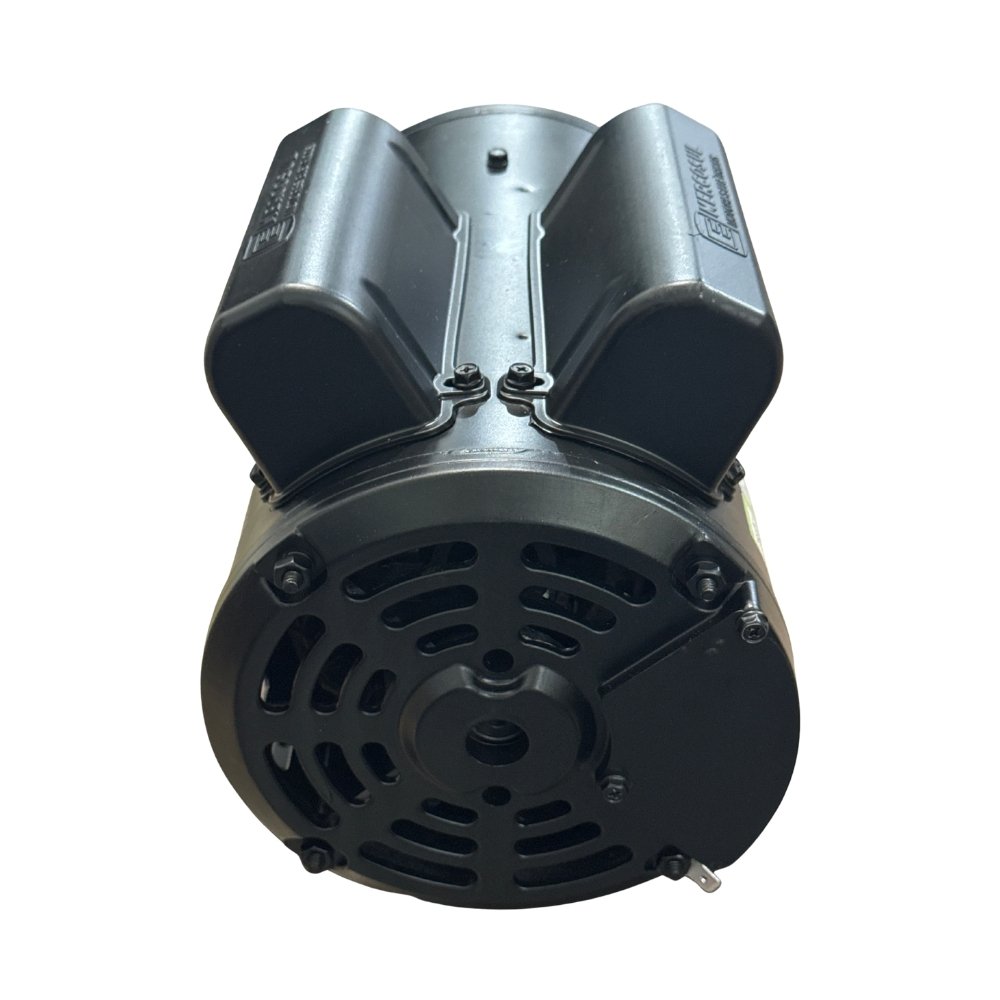

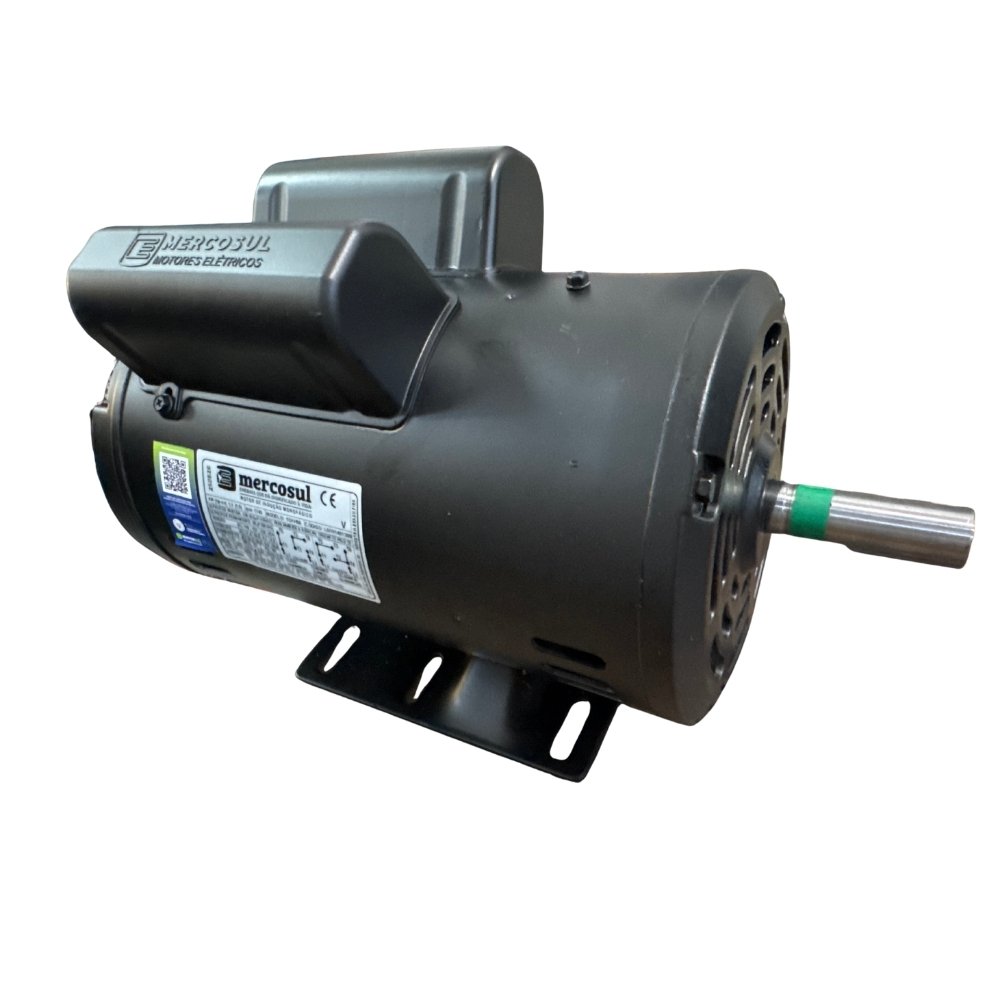

Motor Monofasico 1.5 Cv 4 Polos 110-127/220-254v B3v Ip21 1740rpm Mercosul

MOTOR MONOFASICO 1.5 CV 4 POLOS 110-127/220-254V B3V IP21 1740RPM MERCOSUL

O Motor Monofásico Mercosul 1,5 CV foi desenvolvido para aplicações de uso geral que necessitam de alimentação monofásica e operação em 60 Hz. É indicado para compressores, furadeiras de coluna, exaustores, bombas, motoesmeris e diversas máquinas, oferecendo construção conforme padrão NEMA e dimensões mecânicas padronizadas para facilitar a substituição de motores compatíveis.

Benefícios em Destaque

Motor monofásico. Desenvolvido para aplicações de uso geral em máquinas e equipamentos.
Potência de 1,5 CV. Potência nominal de 1,1 kW para aplicações que exigem torque e desempenho compatíveis com a categoria.
Rotação de 1740 RPM. Motor de 4 polos para operação em 60 Hz.
Alimentação multivoltagem. Permite ligação em 110 V, 127 V, 220 V e 254 V conforme diagrama de ligação do fabricante.
Carcaça NEMA 56V. Dimensões padronizadas que facilitam a substituição de motores equivalentes.
Regime contínuo S1. Desenvolvido para funcionamento contínuo.
Sistema de partida centrífuga. Utiliza capacitor de partida, placa de contatos e sistema centrífugo para o acionamento.
Construção robusta. Carcaça tubular em chapa de aço SAE 1010, estator bobinado e conjunto rotor conforme especificações do fabricante.

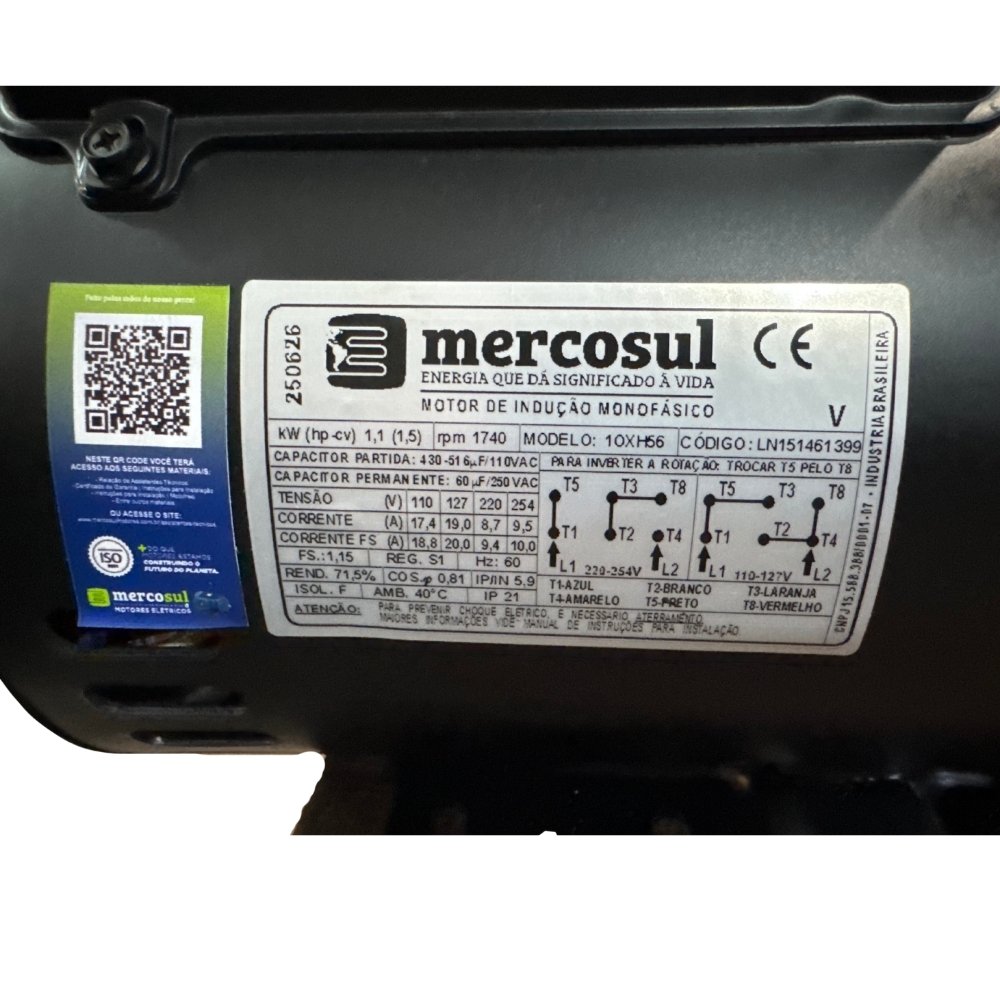

Especificações Técnicas

Marca: Mercosul.
Tipo: Motor de indução monofásico.
Modelo: 10XH56.
Modelo dimensional: H56.
Carcaça: N56V.
Forma construtiva: B3V.
Potência: 1,1 kW.
Potência: 1,5 CV.
Número de polos: 4.
Frequência: 60 Hz.
Rotação nominal: 1740 RPM.
Tensão de alimentação: 110 V, 127 V, 220 V e 254 V.
Corrente em 110 V: 17 A.
Corrente em 127 V: 14,9 A.
Corrente em 220 V: 8,7 A.
Corrente em 254 V: 9,5 A.
Grau de proteção: IP21.
Classe de isolação: F.
Regime de serviço: S1.
Fator de serviço: 1,15.
Rendimento: 71,5 por cento.
Relação corrente de partida e corrente nominal Ip In: 5,9.
Conjugado nominal: 0,617 kgfm.
Conjugado com rotor bloqueado: 230 por cento do conjugado nominal.
Conjugado máximo: 260 por cento do conjugado nominal.
Capacitor de partida: 430 a 516 uF em 110 VAC.
Capacitor permanente: 60 uF em 250 VAC.
Temperatura ambiente máxima: 40 graus C.
Altitude máxima de instalação: 1000 metros.
Peso aproximado: 14,2 kg.
Rolamento lado do acionamento: 6204ZZ.
Rolamento lado oposto ao acionamento: 6203ZZ.

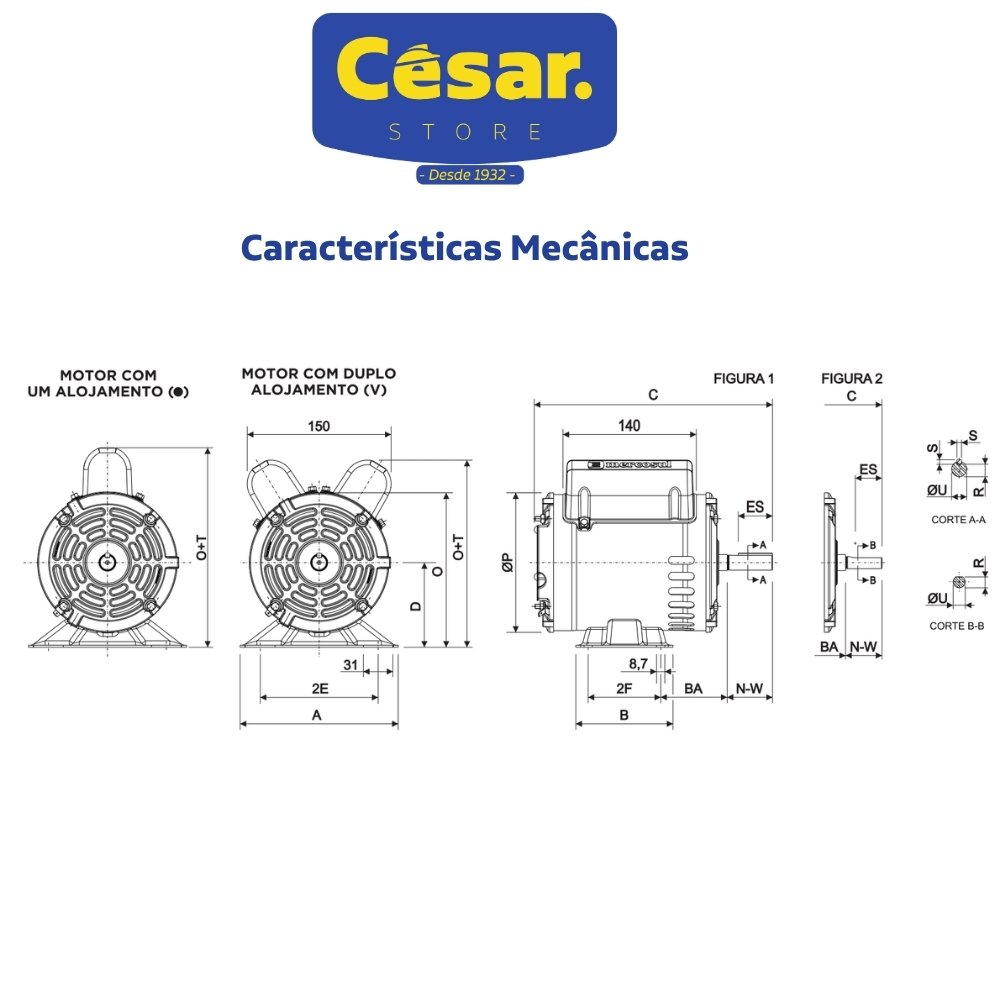

Dimensões mecânicas

Comprimento da base A: 166 mm.
Largura da base B: 154 mm.
Altura do centro do eixo AH: 61,9 mm.
Altura da carcaça D: 88,9 mm.
Distância entre furos de fixação 2E: 123,8 mm.
Distância entre furos de fixação 2F: 76,2 mm e 127 mm.
Distância P: 168 mm.
Distância O: 173 mm.
Comprimento total do motor C: 345 mm.
Ponta de eixo
Diâmetro do eixo R: 16,3 mm.
Comprimento útil do eixo ES: 36 mm.
Comprimento total da ponta de eixo N-W: 57,1 mm.
Rasgo para chaveta S: 4,76 mm.
Distância BA: 69,8 mm.
O que vem na caixa
1 Motor de indução monofásico Mercosul modelo 10XH56.
Aplicações

O fabricante informa que este motor pode ser utilizado em diversas aplicações de uso geral, entre elas:

Compressores.
Furadeiras de coluna.
Exaustores.
Bombas.
Motoesmeris.
Máquinas em geral.
